变压器油分析检测气相色谱

变压器油分析检测气相色谱

变压器油又称绝缘油，是指从石油炼制的天然径类混合物的矿物型绝缘油。它的主要成分是烷烃，环烷族饱和烃，芳香族不饱和烃等化合物。俗称方棚油，浅黄色透明液体，相对密度0.895。凝固点<-45℃。变压器油广泛应用于变压器类和断路器类等设备。
用气相色谱法测定绝缘油中溶解气体的组分含量，是发供电企业判断运行中的充油电力设备是否存在潜伏性的过热、放电等故障，从而保障电网安全有效运行，也是充油电气设备制造厂家对其设备进行出厂检验的项目。上海捷析仪器有限公司生产的GC7890变压器油色谱分析仪适用于电力系统绝缘油中溶解气体组份含量的测定，一次进样即可完成绝缘油中溶解的7种气体组分含量的全分析，其对乙炔的检测浓度达0.1ppm。仪器配备大屏幕LCD液晶显示界面，菜单式中文操作，显示直观、操作方便。 仪器采用双柱并联分流系统，配有热导检测器、双氢焰检测器及甲烷转化器，能一次进样完成H2、O2 、CO2 、CH4 、C2H2、C2H4、 C2H6、全分析。
本机设置了独特的1键启动：进样的同时按1键启动按钮，即可同时启动工作站的通道1、通道2和时间切换程序
多元化，高稳定性的检测系统：
仪器可配备氢火焰检测器（FID),热导池检测器（TCD),电子捕获检测器（ECD),火焰光度检测器（FPD),氮磷检测器（NPD)，及镍触媒转化炉等，单机可最多配备三种检测器，新型的FID检测器系统采用含有收集极一体的石英喷嘴，极化电压极采用耐高温的不锈钢连接件，即使在高温条件下也不会烧断，稳定性高，热导池采用最新直角安装工艺，池体与接头一体化设计，使得拆装容易，方便用户维护。


主要技术参数：
压力保护方式：载气具有压力保护功能，气体压力低0.1mpa时仪器自动切断电源有效保护色谱柱使用安全。

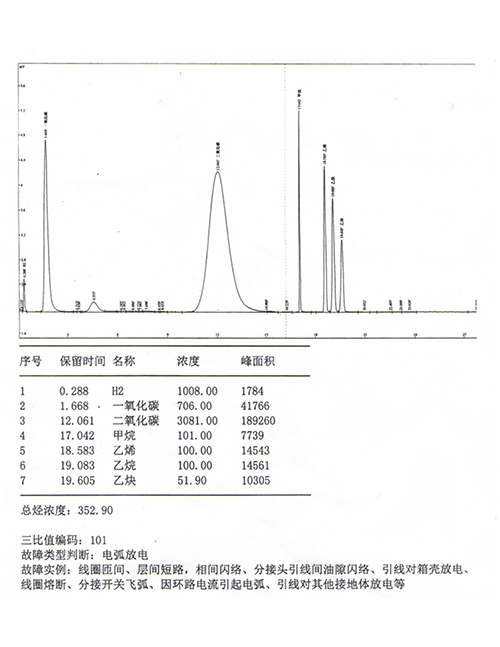

变压器油分析谱图
